TH环链斗式提升机产品概述:

    TH斗式提升机的牵引机构是两根环形链条，因此又称环链斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。

    TH环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m³易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。

    TH斗式提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。TH斗式提升机的牵引机构是两根环形链条.我厂生产的TH型环链斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。

TH环链斗式提升机主要结构:

TH环链斗式提升机备有二种料斗：

    ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

    本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机大输送量365m3/h,大提升高度为50m。

环链斗式提升机特点：
1、输送量大，相同斗宽的TH型与HL型相比，输送量增大近一倍；
2、本提升机为混合或重力方式卸料，掏取式装料，适用输送堆积密度不大于吨/米3的物料的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过250℃；
3、牵引件为低合金高强度圆环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长；
4、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；
5、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费。

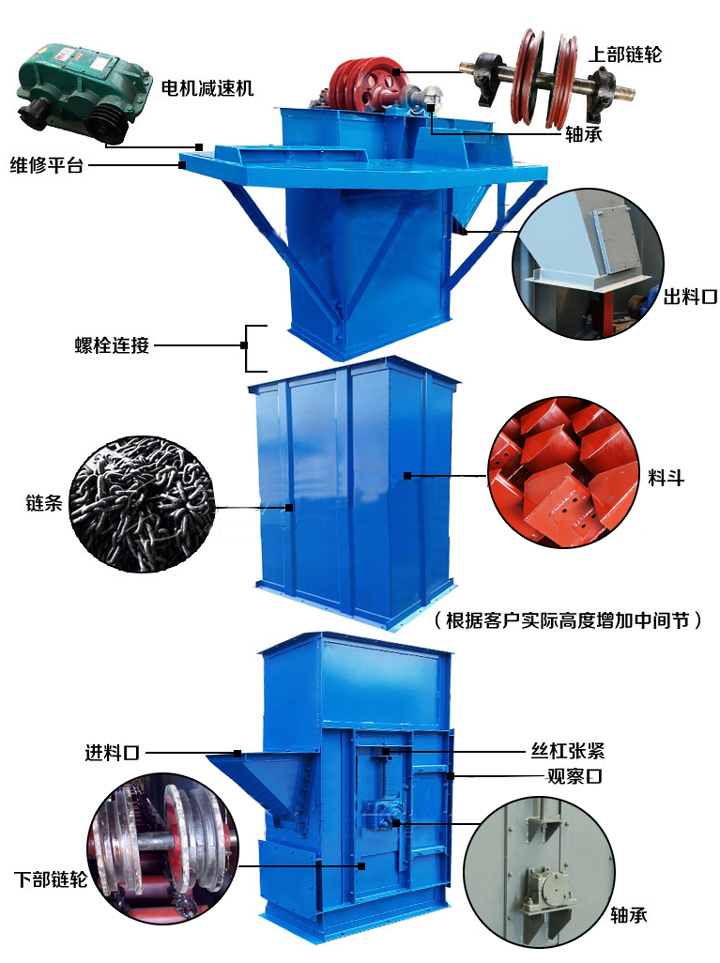

TH链条斗式提升机部件结构：

1、机首部件：它由上部机壳，主动轴部件，减速机、连轴器、电机等组装成一体。

2、中部机壳：根据需要提升的高度、配置不同数量的中部机壳迭加起来既能满足需要。
3、下部部件：它由底部机壳，从动轴部件及张紧装置结成一体。机壳侧面有门可以打开，对其内部进行检查如清扫。

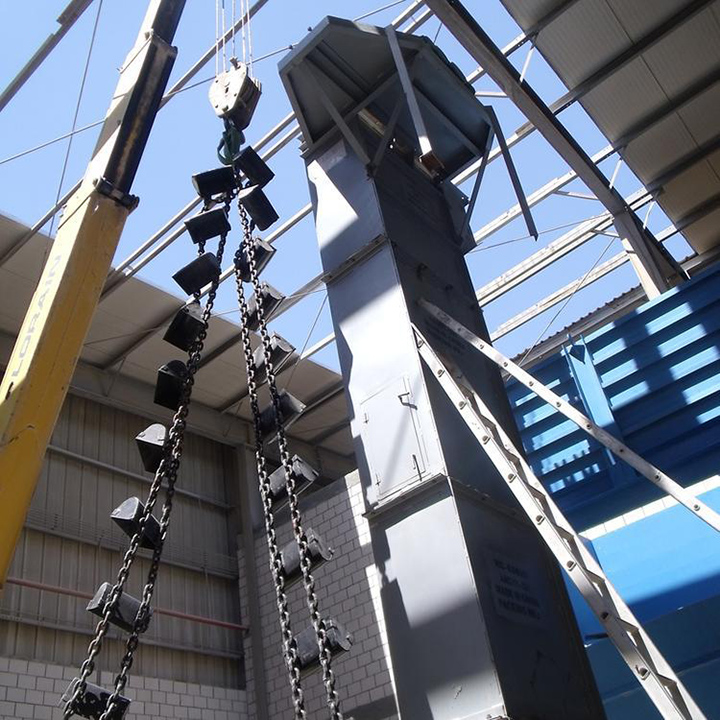

4、链条及料斗：链条为圆钢焊接环链。料斗用螺母定在链条的接头上。不同高度的斗提机现套相应数量的链条、接头、及料斗。

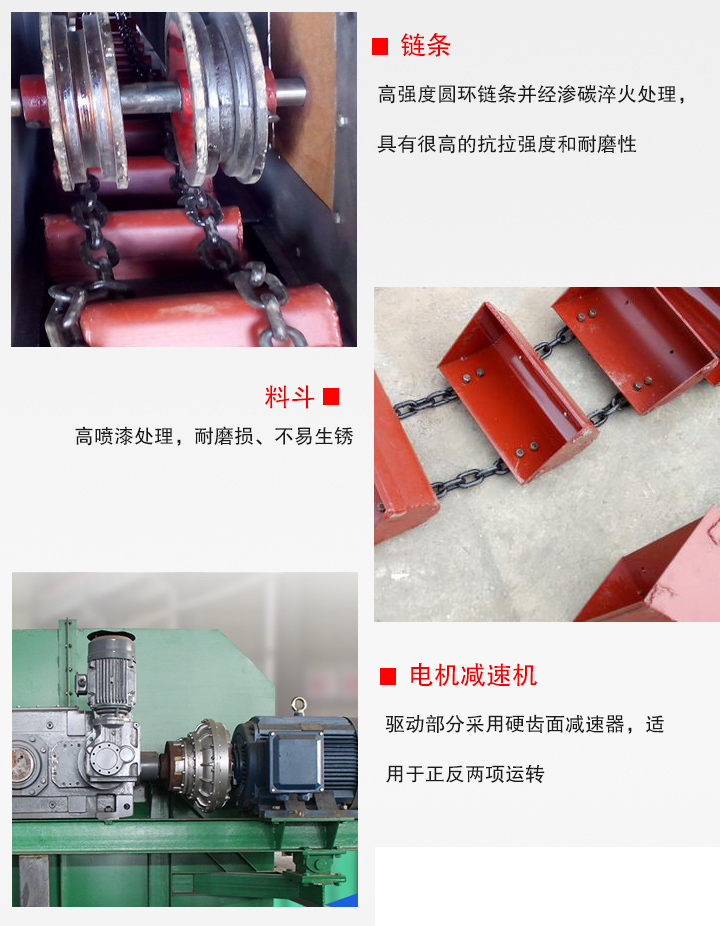

TH环链斗式提升机细节

TH斗式提升机技术参数：

型号	TH315		TH400		TH500		TH630		TH800		TH1000
料斗型式	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
输送量（m3/h）	21	36	36	56	45	70	68	110	87	141	141	220
斗宽（mm）	315		400		500		630		800		1000
斗容（L）	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
斗距（mm）	500		600		688		688		920		920
链条规格	Φ18×50		Φ18×50		Φ22×86		Φ22×86		Φ26×92		Φ26×92
链条节径（mm）	630		710		800		900		1000		1250
斗速（m/s）	1.4		1.4		1.5		1.5		1.6		1.6
物料量大块（mm）	45		55		65		75		85		100

TH斗式提升机选用说明：
1. 订货时除注明型号数量外,要提供提升高度数据.

2.深斗式料斗适用干燥松散物料,浅斗式料斗适用于潮湿粘性物料。
