一种水冷式刮板输送机设计及技术要求
本技术涉及一种输送机,尤其涉及一种具有水冷效果的刮板输送机。现有的输送机主要是皮带式输送机,对于高温物料的运送非常不便,容易损坏皮带。而普通的刮板输送机虽然适应高温物料,但经常会卡料,导致运送过程停止,影响生产。且输送机物料入口处由于高温,经常容易损坏。
技术实现要素:
本技术要解决的技术问题是克服现有的缺陷,提供一种水冷式刮板输送机,防止卡料情况的发生,同时防止输送机物料入口损坏。
为了解决上述技术问题,本技术提供了如下的技术方案:
一种水冷式刮板输送机,包括若干支架,所述支架的顶端设置有壳体,所述壳体倾斜设置,所述壳体的底端上表面设置有物料入口,所述壳体的顶端下表面设置有物料出口,所述壳体内部设置有刮板输送带,所述壳体内部的底部和侧壁设置有水夹层,所述水夹层设置有进水口和出水口。
进一步地,所述刮板输送带包括若干刮板,各所述刮板通过链条连接,所述刮板输送带通过链轮驱动。
进一步地,所述壳体的底端侧面设置有进水接头,所述进水接头连接所述进水口,所述壳体的顶端侧面设置有出水接头,所述出水接头连接所述出水口。
本技术一种水冷式刮板输送机,采用链条连接刮板,防止卡料情况的发生,同时设置水夹层,起到散热降温的作用,防止输送机物料入口及送料通道出现损坏。
具体实施方式
以下结合附图对本技术的优选实施例进行说明,应当理解,此处所描述的优选实施例仅用于说明和解释本技术,并不用于限定本技术。

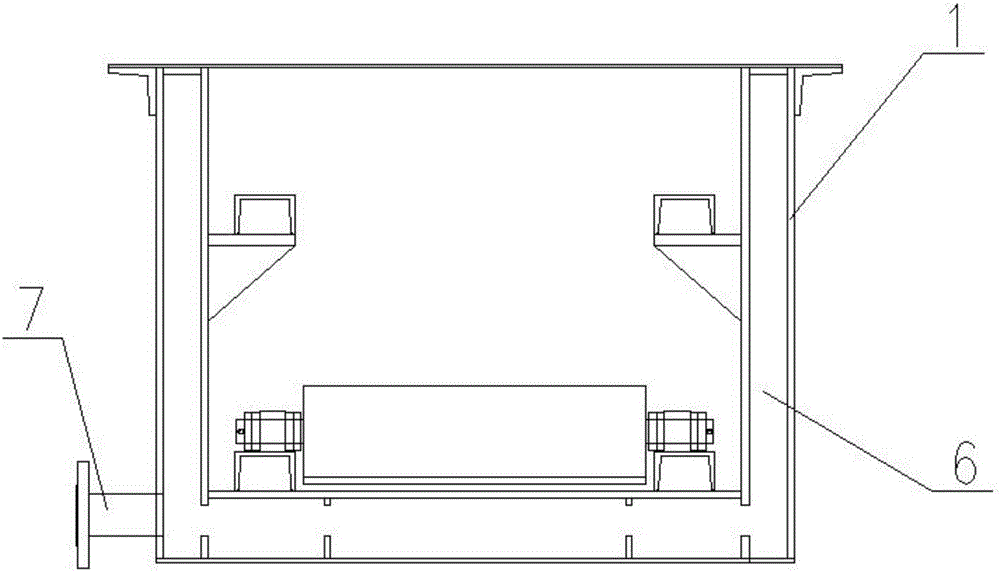

如图1、2所示,一种水冷式刮板输送机,包括六个支架1,支架1的顶端设置有壳体2,壳体2倾斜设置,壳体2的底端上表面设置有物料入口3,壳体2的顶端下表面设置有物料出口4,壳体2内部设置有刮板输送带5,壳体2内部的底部和侧壁设置有水夹层6,水夹层6设置有进水口和出水口。水夹层能够传导高温物料的热量,避免物料入口和输送部分的壳体受热损坏。
刮板输送带5包括若干刮板,各刮板通过链条连接,刮板输送带通过链轮驱动。采用链条输送可以增强耐热性,保证输送过程的顺畅。
壳体2的底端侧面设置有进水接头7,进水接头7连接进水口,壳体2的顶端侧面设置有出水接头8,出水接头8连接出水口。水由进水接头导入,由出水接头导出,进行循环使用,由底端入水能够在第一时间提供温度较低的水,发挥更好的散热效果。
本技术一种水冷式刮板输送机,采用链条连接刮板,防止卡料情况的发生,同时设置水夹层,起到散热降温的作用,防止输送机物料入口及送料通道出现损坏。
技术特征:
1.一种水冷式刮板输送机,其特征在于:包括若干支架,所述支架的顶端设置有壳体,所述壳体倾斜设置,所述壳体的底端上表面设置有物料入口,所述壳体的顶端下表面设置有物料出口,所述壳体内部设置有刮板输送带,所述壳体内部的底部和侧壁设置有水夹层,所述水夹层设置有进水口和出水口。
2.根据实用需求1所述的一种水冷式刮板输送机,其特征在于:所述刮板输送带包括若干刮板,各所述刮板通过链条连接,所述刮板输送带通过链轮驱动。
3.根据实用需求1或2所述的一种水冷式刮板输送机,其特征在于:所述壳体的底端侧面设置有进水接头,所述进水接头连接所述进水口,所述壳体的顶端侧面设置有出水接头,所述出水接头连接所述出水口。技术总结
本技术提供了一种水冷式刮板输送机,包括若干支架,支架的顶端设置有壳体,壳体倾斜设置,壳体的底端上表面设置有物料入口,壳体的顶端下表面设置有物料出口,壳体内部设置有刮板输送带,壳体内部的底部和侧壁设置有水夹层,水夹层设置有进水口和出水口。本技术提供的水冷式刮板输送机,采用链条连接刮板,防止卡料情况的发生,同时设置水夹层,起到散热降温的作用,防止输送机物料入口及送料通道出现损坏。
技术实现要素:
本技术要解决的技术问题是克服现有的缺陷,提供一种水冷式刮板输送机,防止卡料情况的发生,同时防止输送机物料入口损坏。
为了解决上述技术问题,本技术提供了如下的技术方案:
一种水冷式刮板输送机,包括若干支架,所述支架的顶端设置有壳体,所述壳体倾斜设置,所述壳体的底端上表面设置有物料入口,所述壳体的顶端下表面设置有物料出口,所述壳体内部设置有刮板输送带,所述壳体内部的底部和侧壁设置有水夹层,所述水夹层设置有进水口和出水口。
进一步地,所述刮板输送带包括若干刮板,各所述刮板通过链条连接,所述刮板输送带通过链轮驱动。
进一步地,所述壳体的底端侧面设置有进水接头,所述进水接头连接所述进水口,所述壳体的顶端侧面设置有出水接头,所述出水接头连接所述出水口。
本技术一种水冷式刮板输送机,采用链条连接刮板,防止卡料情况的发生,同时设置水夹层,起到散热降温的作用,防止输送机物料入口及送料通道出现损坏。
附图说明
附图用来提供对本技术的进一步理解,并且构成说明书的一部分,与本技术的实施例一起用于解释本技术,并不构成对本技术的限制。在附图中:
具体实施方式
以下结合附图对本技术的优选实施例进行说明,应当理解,此处所描述的优选实施例仅用于说明和解释本技术,并不用于限定本技术。
如图1、2所示,一种水冷式刮板输送机,包括六个支架1,支架1的顶端设置有壳体2,壳体2倾斜设置,壳体2的底端上表面设置有物料入口3,壳体2的顶端下表面设置有物料出口4,壳体2内部设置有刮板输送带5,壳体2内部的底部和侧壁设置有水夹层6,水夹层6设置有进水口和出水口。水夹层能够传导高温物料的热量,避免物料入口和输送部分的壳体受热损坏。
刮板输送带5包括若干刮板,各刮板通过链条连接,刮板输送带通过链轮驱动。采用链条输送可以增强耐热性,保证输送过程的顺畅。
壳体2的底端侧面设置有进水接头7,进水接头7连接进水口,壳体2的顶端侧面设置有出水接头8,出水接头8连接出水口。水由进水接头导入,由出水接头导出,进行循环使用,由底端入水能够在第一时间提供温度较低的水,发挥更好的散热效果。
本技术一种水冷式刮板输送机,采用链条连接刮板,防止卡料情况的发生,同时设置水夹层,起到散热降温的作用,防止输送机物料入口及送料通道出现损坏。
技术特征:
1.一种水冷式刮板输送机,其特征在于:包括若干支架,所述支架的顶端设置有壳体,所述壳体倾斜设置,所述壳体的底端上表面设置有物料入口,所述壳体的顶端下表面设置有物料出口,所述壳体内部设置有刮板输送带,所述壳体内部的底部和侧壁设置有水夹层,所述水夹层设置有进水口和出水口。
2.根据实用需求1所述的一种水冷式刮板输送机,其特征在于:所述刮板输送带包括若干刮板,各所述刮板通过链条连接,所述刮板输送带通过链轮驱动。
3.根据实用需求1或2所述的一种水冷式刮板输送机,其特征在于:所述壳体的底端侧面设置有进水接头,所述进水接头连接所述进水口,所述壳体的顶端侧面设置有出水接头,所述出水接头连接所述出水口。技术总结
本技术提供了一种水冷式刮板输送机,包括若干支架,支架的顶端设置有壳体,壳体倾斜设置,壳体的底端上表面设置有物料入口,壳体的顶端下表面设置有物料出口,壳体内部设置有刮板输送带,壳体内部的底部和侧壁设置有水夹层,水夹层设置有进水口和出水口。本技术提供的水冷式刮板输送机,采用链条连接刮板,防止卡料情况的发生,同时设置水夹层,起到散热降温的作用,防止输送机物料入口及送料通道出现损坏。
