U型螺旋输送机的介绍：

    U型螺旋输送机又叫U型槽式螺旋输送机，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送。螺旋输送机全是有钢材做成的，螺旋输送机用于输送温度较高的粉末或者固体颗粒等化工、建材用产品。螺旋输送机的内部是有一个输送管，叶片成螺旋状的焊接在输送管上.

U型螺旋输送机的分类：
1、按驱动方式分类
U型螺旋输送机驱动装置
（1）U型螺旋输送机长度小于35m时，为单轴驱动螺旋。
（2）U型螺旋输送机长度大于35m时，为双轴驱动螺旋。
2、按中间吊轴承种类区分
（1）M1-为滚动吊轴承，采用80000型密封轴承，轴盖上另有防尘密封结构，常用在不易加油，不加油或油对物料有污染的地方，密封效果好，吊轴寿命长，输送物料温度≤80℃。
（2）M2-为滑动吊轴承，设有防尘密封装置，有铸铜瓦，合金耐磨铸铁瓦，铜基石墨少油润滑瓦。常用在输送物料温度比较高（t≥80℃）或输送含水较大物料。

3、按材质分类
（1）普通碳钢U型螺旋输送机-主要适用于水泥，煤炭、石料、等磨损较大，对物料没特殊要求的行业。
（2）不锈钢U型螺旋输送机-主要适用于粮食、化工、食品等对输送环境有要求的行业，清洁度高，并且不会对物料产生污染，使用时间长，但是造价相对较高。

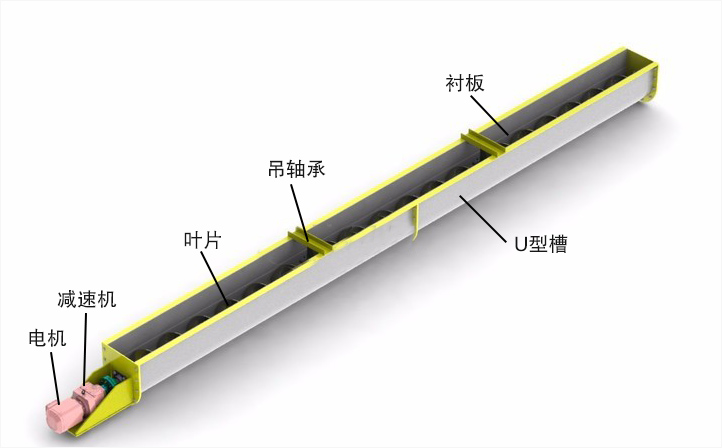

U型螺旋输送机结构图：

U型螺旋输送机的特点：
    U型螺旋输送机是适宜小范围作业，输送稳定，在输送场地限制的情况下可以很好的发挥作用。密封性能好，对于粉尘较大以及对环境有要求的场合具有极大的优势，可以避免输送过程中扬尘现象的产生。但是U型螺旋输送机不适宜长距离输送，造价较皮带输送机来说较大，对易碎物料容易产生挤压等破坏。
1、高效率输送
小直径、高转速、变螺旋的螺旋体设计，确保产品在工作过程中顺畅、快速均匀上料。

2、安装方便
无论是水平，还是大倾角均可连续输送，并可直接与其配套的设备连接固定，无需地基基础，充分利用空间，移动、拆装十分方便。

3、多元化的联接
进、出料口可采用万向球、布袋、法兰等连接方式。

4、创新的设计
齿轮减速机具有体积小、承载转距大、噪音低、不渗油等显著特点。

U型螺旋输送机应用范围：
    U型螺旋输送机广泛应用于各行业，如建材、化工、电力、冶金、煤矿炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤矿、灰、渣、水泥、粮食等，物料温度小于200℃。在混凝土搅拌站中,螺旋输送机的作用得到了大的体现。螺旋输送机不适宜输送易变质、黏性较大易结块以及含水量较大的物料。

U型螺旋输送机技术参数：

规 格		主要技术性能	驱动装置	驱动装置			重量(kg)
直径	长度(m)	产量(水泥) t/h	转速(min)	减速机		电动机
				型号	速比	功率(kw)
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090
